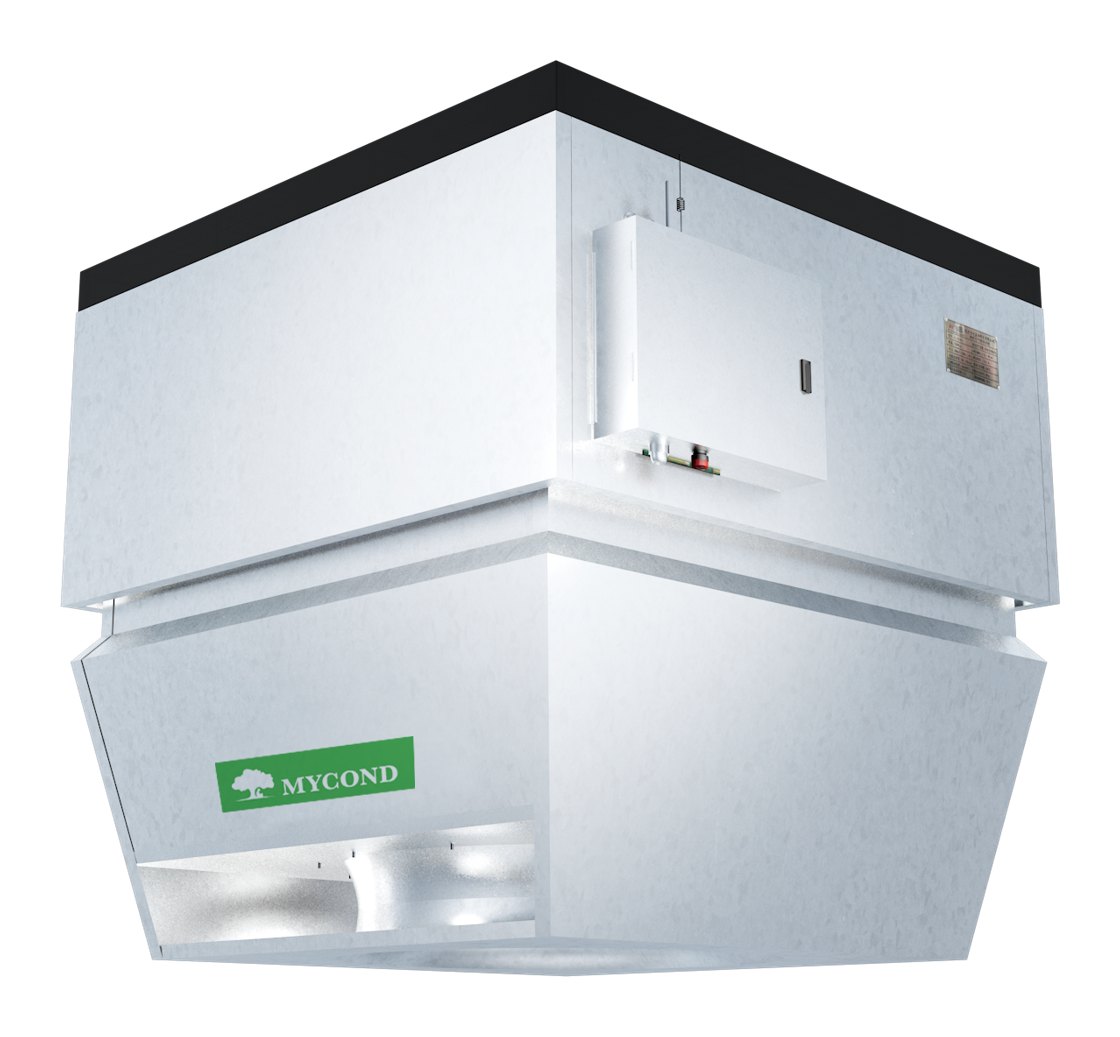

OXA-ED — Електричний нагрів

Електричний нагрів (OXA-ED). Комплектується високонадійними ТЕНами з можливістю точного ступеневого регулювання потужності. Рішення для об’єктів без водяного теплоносія та газу — потрібне лише електроживлення.

Функції

• ⚡ Електричні ТЕНи зі ступеневим регулюванням, синхронізація з вентилятором
• 🌀 Вихровий розподіл, лопатки з приводом Belimo
• 🌬️ Вентилятор EBM-papst, безступінчасте VAV-регулювання
• 📶 Термінал OXA-V / V2, датчики OXA-T2, Modbus RTU
• 🛡️ Over-voltage, Over-current, Phase control, Power failure, Soft start

Технічні характеристики

Модель	OXA-ED-I	OXA-ED-II
Частота обертання вентилятора, об/хв	0~900	0~860
Витрата рециркуляційного повітря, м³/год	0~6700	0~9700
Напруга, В	380±5%	380±5%
Електрична потужність (вентилятор), кВт	0~0,85	0~1,80
Струм, А	0~1,65	0~3,60
Рекомендована висота встановлення, м	4~10	4~17
Режим керування	Безступінчасте VAV-регулювання
Керування нагрівачем	Синхронізація	Синхронізація
Рівень шуму, дБ	<60	<60

Габаритні розміри та креслення

Розмір, мм	OXA-ED-I	OXA-ED-II
A	900	1100
B	1200	1505
C	735	920
E	100	100
F	150	150
G	480	568
H	765	935
J	170	180
K	400	400
Маса, кг	120	170

Таблиця продуктивності в режимі опалення

Модель	Потужність нагрівача	Q, кВт	ts при 10 °C	ts при 15 °C	ts при 20 °C
OXA-ED-I	30~45 кВт	25,50~38,25	22~30 °C	24~34 °C	26~39 °C
OXA-ED-II	35~65 кВт	29,75~55,25	21~33 °C	23~36 °C	27~40 °C

Умовні позначення: Q — теплова потужність · t_s — температура припливного повітря. Максимальна температура припливного повітря: 60 °C · максимальна температура навколишнього середовища: 40 °C.

Нестандартні виконання (вибухозахищене, антикорозійне, з очищенням повітря та іншими функціональними секціями) — за запитом. Якщо висота встановлення виходить за межі допустимого діапазону, зверніться до виробника.
