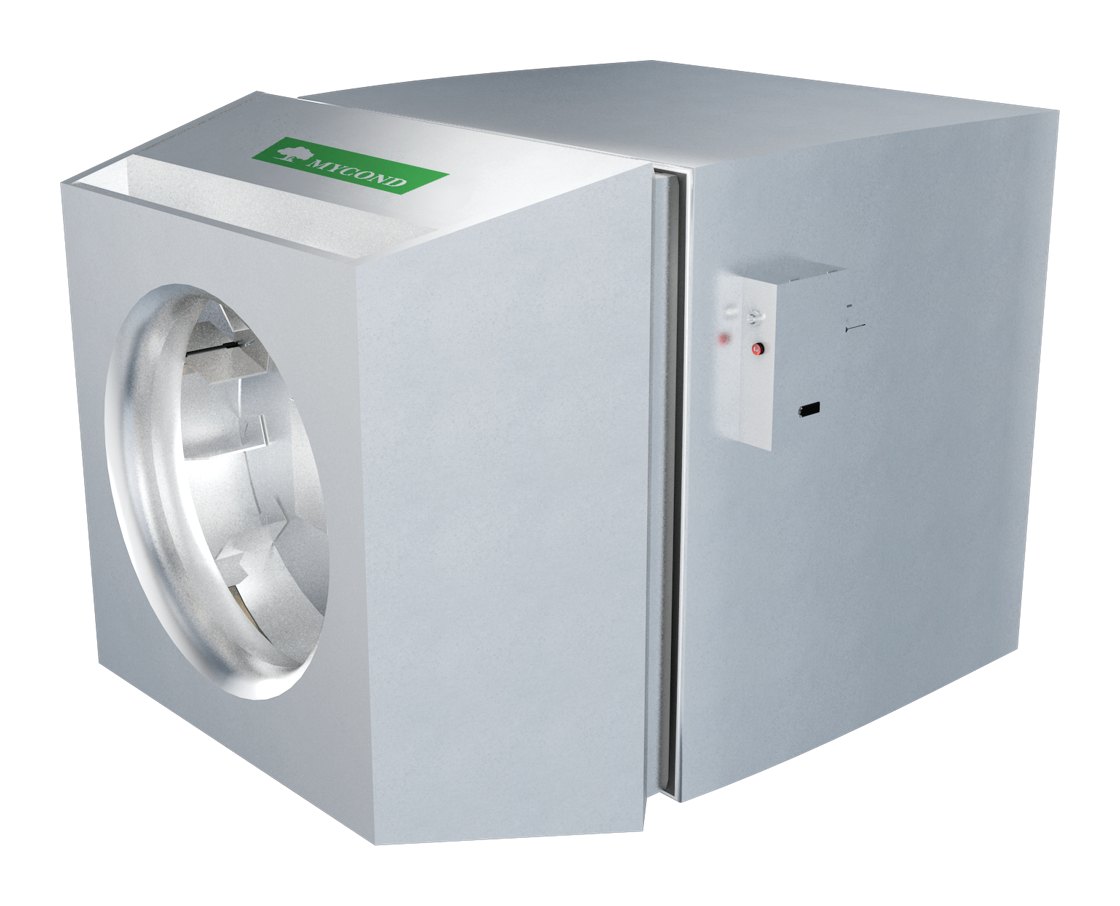

OXA-SD — Горизонтальний викид, опалення

Варіант виконання з горизонтальним викидом повітря (OXA-SD). Спеціальне виконання агрегата для настінного чи бокового монтажу з направленим горизонтальним потоком повітря. Працює виключно в режимі опалення від водяного теплоносія, забезпечуючи високу дальність подачі підігрітого повітря без задіяння стельового простору.

Функції

• 🔥 Водяний теплообмінник високої ефективності: мідні труби, алюмінієве оребрення
• ➡️ Корпус із горизонтальним випускним патрубком та прецизійним дифузором
• 📏 Дальність бокової подачі: до 17 м (SD-I) / до 26 м (SD-II)
• 🌬️ Вентилятор EBM-papst, безступінчасте VAV-регулювання
• 📶 Термінал OXA-V / V2, датчики OXA-T2, Modbus RTU

Технічні характеристики

Модель	OXA-SD-I	OXA-SD-II
Частота обертання вентилятора, об/хв	0~900	0~860
Витрата рециркуляційного повітря, м³/год	0~6700	0~9900
Напруга, В	380±5%	380±5%
Електрична потужність, кВт	0~0,85	0~1,80
Струм, А	0~1,65	0~3,60
Допустима дальність бокової подачі, м	<17	<26
Режим керування	Безступінчасте VAV-регулювання
Рівень шуму, дБ	<60	<60

Габаритні розміри та креслення

Розмір, мм	OXA-SD-I	OXA-SD-II
A	900	1100
B	1120	1280
C	650	700
E	360	515
F	177	147
J	143	160
L	210	210
M (внутрішня різьба)	DN32	DN40
P	760	700
Q	765	935
Маса, кг	130	185
Об’єм води, л	5,8	9,8

Таблиця продуктивності

Теплоносій, °C	Модель	Q, кВт (10 °C)	ts, °C	Q, кВт (15 °C)	Q, кВт (20 °C)
90/70	SD-I	67	43	62	57
80/60	SD-I	58	39	53	48
70/50	SD-I	47	34	43	39
60/40	SD-I	39	29	34	29
90/70	SD-II	105	43	98	90
80/60	SD-II	90	37	83	76
70/50	SD-II	78	33	67	60
60/40	SD-II	60	28	52	45

Умовні позначення: Q — теплова потужність · t_s — температура припливного повітря · m_w — об’ємна витрата води · Δp_w — втрати тиску води. Максимальний робочий тиск 800 кПа · макс. температура припливного повітря 60 °C · макс. температура навколишнього середовища 40 °C.

Щодо нестандартних моделей (вибухозахищене та антикорозійне виконання, очищення повітря, посилене охолодження, інші функціональні модулі) — звертайтеся до регіонального відділу продажу.
