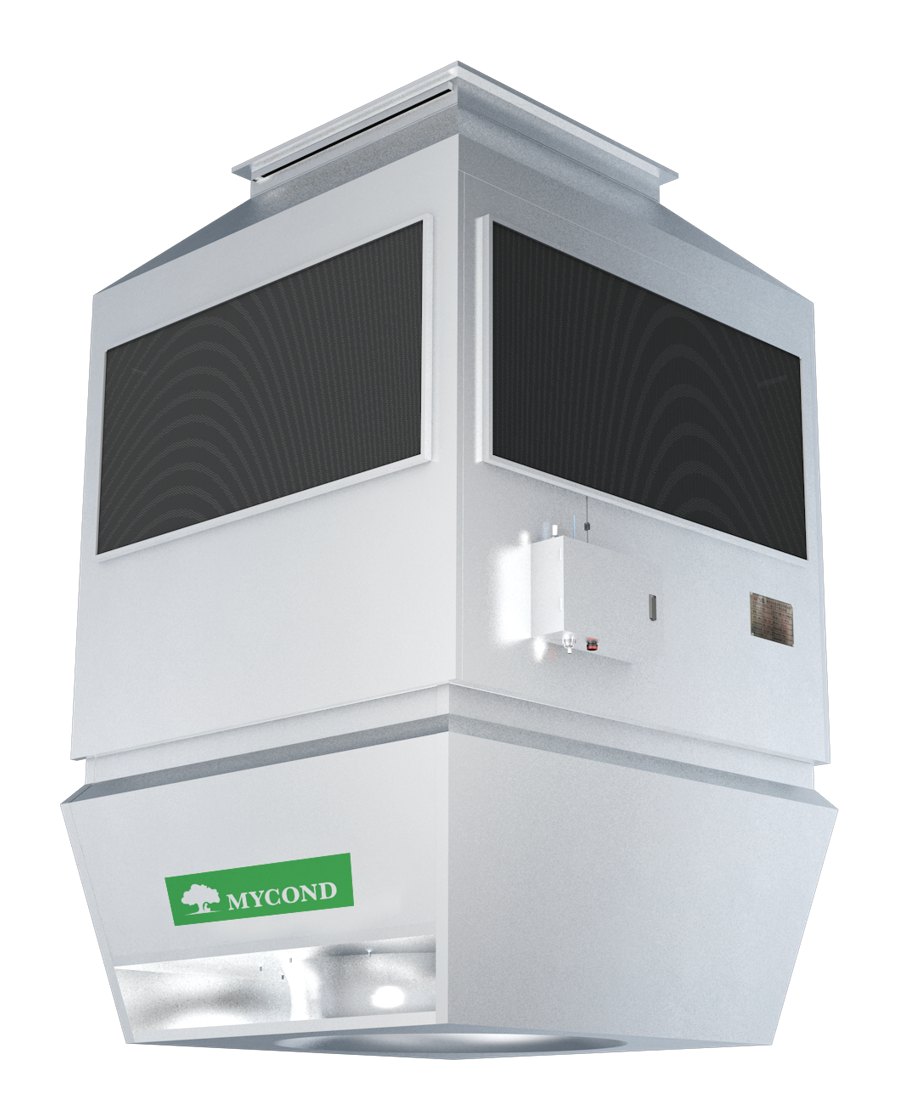

OXA-FK — Свіже повітря з охолодженням

Серія з охолодженням та замісом свіжого повітря (OXA-FK). Стельовий агрегат підйомно-опускального типу для роботи в режимах опалення та охолодження з можливістю подачі припливного повітря. Комбінований водяний теплообмінник, краплевловлювач із дренажним піддоном і регульований клапан для режимів 100 % припливу, автоматичного підмісу або повної рециркуляції.

Функції

• 🌬️ Три режими: 100 % приплив · автоматичний підміс · повна рециркуляція
• 🔥 Водяний нагрів · ❄️ водяне охолодження (7/12, 8/14, 10/16 °C)
• 💧 Краплевловлювач і дренажний піддон
• ⬇️ Підйомно-опускальний тип — зручне обслуговування на висоті
• 📶 VAV-регулювання, термінал OXA-V / V2, датчики OXA-T2, Modbus RTU

Технічні характеристики

Модель	OXA-FK-I	OXA-FK-II
Частота обертання вентилятора, об/хв	0~900	0~860
Витрата припливного повітря, м³/год	0~6900	0~10 100
Напруга, В	380±5%	380±5%
Електрична потужність, кВт	0~0,85	0~1,80
Струм, А	0~1,65	0~3,60
Рекомендована висота встановлення, м	4~13	4~21
Режим керування	Безступінчасте VAV-регулювання
Рівень шуму, дБ	<60	<60

Габаритні розміри та креслення

Розмір, мм	OXA-FK-I	OXA-FK-II
A	900	1100
B	1590	1897
C	735	920
D	1230	1442
E	100	100
G	480	568
H	765	935
J	180	220
K	230	240
L	160	260
M (внутрішня різьба)	DN40	DN50
N (зовнішня різьба, конденсат)	DN25	DN32
Q	505	605
R	445	545
Маса, кг	183	266
Об’єм води, л	5,8	9,8

Продуктивність у режимі опалення

Теплоносій, °C	Модель	Q, кВт (10 °C)	Q, кВт (15 °C)	Q, кВт (20 °C)
90/70	FK-I	70	64	58
80/60	FK-I	61	54	49
70/50	FK-I	50	44	38
90/70	FK-II	115	110	100
80/60	FK-II	112	102	93
70/50	FK-II	107	95	84

Продуктивність у режимі охолодження (7/12 °C)

tal, °C	rh, %	Модель	Q, кВт	ts, °C	mc, л/год
24	50	FK-I	19	18,0	/
26	50	FK-I	28	18,0	7,5
26	70	FK-I	44	19,0	32,2
28	70	FK-I	52	19,5	40,9
24	50	FK-II	30	18,0	1,6
26	50	FK-II	46	17,5	15,4
26	70	FK-II	71	18,0	52,8
28	70	FK-II	83	19,0	65,3

Умовні позначення: t_al — температура повітря на вході · rh — відносна вологість · Q — холодопродуктивність · t_s — температура припливного повітря · m_c — витрата конденсату. Максимальний робочий тиск 800 кПа · макс. температура припливного повітря 60 °C.
