Дестратифікатор повітря — це пристрій, який руйнує температурне розшарування у високих приміщеннях, примусово повертаючи тепле повітря з-під покрівлі в робочу зону. У будівлях 8–15 м заввишки він знижує споживання тепла на 20–30% і вирівнює вертикальний перепад температур з 8–12 °C до 1–3 °C. Розберемо три типи дестратифікаторів, польові дані Міністерства енергетики США і розрахунок окупності.
Проблема, яку він розвʼязує

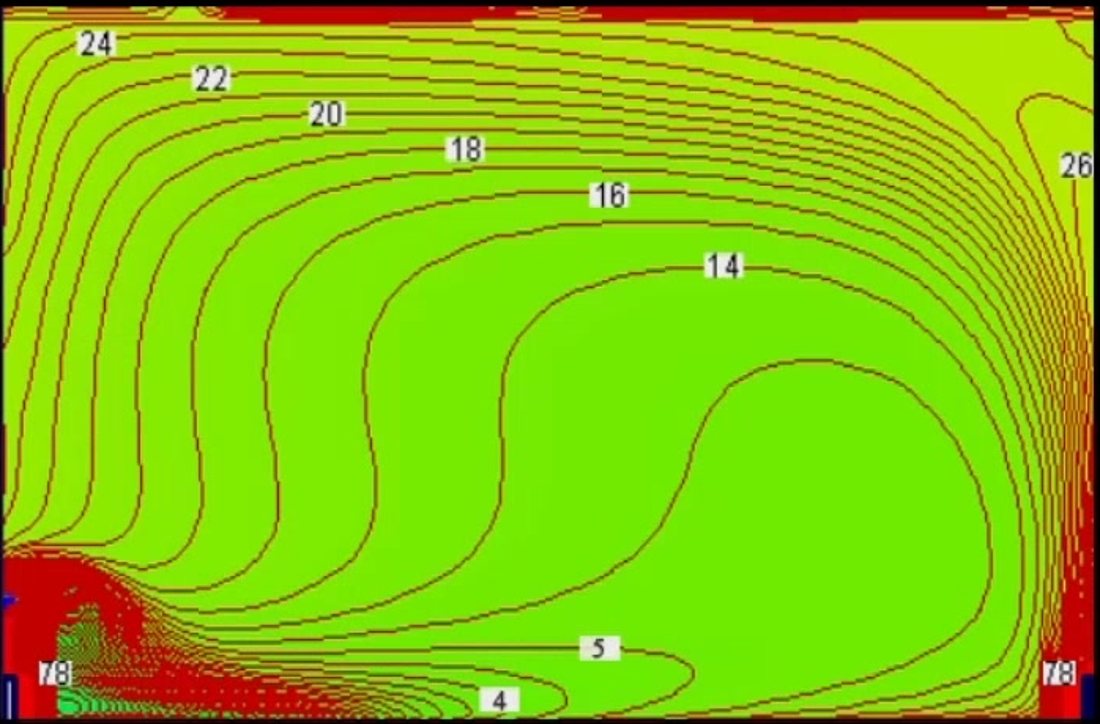

Тепле повітря легше за холодне, тому без примусової циркуляції воно збирається під покрівлею: градієнт у промислових будівлях становить 0,3–1,0 °C на метр висоти. CFD-моделювання типового цеху показує картину, знайому кожному енергетику: під покрівлею +24…+26 °C, а в робочій зоні біля підлоги — лише +4…+5 °C. Опалення при цьому працює на повну — воно просто гріє дах. Фізика процесу детально розібрана в статті про теплову стратифікацію.
Три типи дестратифікаторів
| Тип | Принцип | Сильні сторони | Обмеження |
|---|---|---|---|
| Осьові вентилятори-дестратифікатори | вузький вертикальний потік зверху вниз | дешеві, прості, легкий монтаж | лише перемішують — не гріють, не фільтрують; багато точок підвісу |
| HVLS-вентилятори великого діаметра (4–7 м) | повільний масивний потік на велику площу | одна машина на 1 000+ м², влітку працює на охолодження обдувом | потрібен вільний простір без кранів; не гріє |
| Опалювальні агрегати з дестратифікацією (OXA) | вихровий струмінь: збір теплого повітря згори + нагрів + подача вниз | опалення і дестратифікація в одному пристрої; VAV-регулювання; зонування | дорожчі за простий вентилятор — рішення для системи, а не «добавки» |
Практичне правило вибору: якщо система опалення вже є і справна — почніть із простих дестратифікаторів чи HVLS. Якщо опалення проєктується або замінюється — агрегати «два в одному» знімають обидві задачі одним обладнанням і однією точкою підвісу на зону.
Польові дані: демонстрація DOE
Міністерство енергетики США провело сезонне порівняння на діючому складі поблизу Сент-Луїса (2013–14): високотемпературні агрегати з дестратифікацією проти стандартних газових тепловентиляторів, помісячне чергування. Результат: 20% економії газу, з яких лише 11% пояснюється різницею ККД — решту дали саме дестратифікація, вища температура подачі та менша інфільтрація. Вертикальний перепад температур зменшився більш ніж на 3 °C (U.S. DOE, Field Demonstration of High-Efficiency Gas Heaters, 2014). Це найякісніше незалежне підтвердження ефекту, яке варто знати перед покупкою.
Як підібрати дестратифікатор
- Висота. До 6 м ефект мінімальний — дестратифікатор зазвичай не окупається. 6–15 м — основна зона застосування. Понад 15 м — потрібні агрегати з «дальнобійним» струменем: вихровий повітророзподільник OXA працює до 30 м.
- Покриття. Осьовий дестратифікатор — 100–200 м² на одиницю; HVLS — до 1 000–1 500 м²; агрегат OXA — 350–500 м² (радіус дії понад 10 м).
- Продуктивність. Орієнтир: повітрообмін 1,5–2,5 обʼєму приміщення на годину сумарно по всіх пристроях у зоні.
- Керування. Дестратифікатор без датчика в робочій зоні і під покрівлею працює наосліп. Різниця показань двох датчиків — головний сигнал для автоматики: бездротова система OXA-V/T2 робить це штатно.
Окупність: рахуємо на прикладі
Беремо склад 3 000 м² × 10 м із статті про розрахунок: річна потреба традиційної системи ≈ 950 МВт·год тепла. Консервативні 20% економії від дестратифікації — це 190 МВт·год за сезон. У грошах при вартості тепла 3,1–3,4 грн/кВт·год (газовий агрегат, тарифи серпня 2026) — 590–650 тис. грн щороку. Комплект простих дестратифікаторів на такий склад коштує суттєво менше цієї суми — окупність у межах одного сезону; заміна системи на агрегати «два в одному» окупається за 1–3 сезони залежно від стану наявного обладнання.
Коли дестратифікатор не потрібен
- Стелі нижче 5–6 м — градієнт малий, економія не покриє навіть дешевий пристрій.
- Променеве (інфрачервоне) опалення — воно гріє поверхні, а не повітря, тож стратифікація повітря менше впливає на комфорт.
- Постійно відкриті ворота чи великі неструктуровані потоки повітря — спершу розвʼяжіть проблему інфільтрації (див. 7 способів знизити витрати).
Часті питання
Скільки економить дестратифікатор повітря?
20–30% витрат на опалення у приміщеннях 8–15 м. Польова демонстрація DOE зафіксувала 20% сумарної економії газу, з яких більша частина — ефект дестратифікації та зменшеної інфільтрації.
Чим дестратифікатор відрізняється від звичайного стельового вентилятора?
Призначенням і потоком: побутовий вентилятор перемішує повітря локально, дестратифікатор формує спрямований вертикальний потік, здатний «продавити» теплу подушку з-під покрівлі до підлоги без протягу в робочій зоні.
Чи потрібен дестратифікатор, якщо ставлю агрегати OXA?
Ні — дестратифікація вбудована: осьовий вентилятор збирає тепле повітря згори, а вихровий повітророзподільник повертає його вниз щільним струменем. Окремі пристрої не потрібні.
Чи працює дестратифікація влітку?
Так, у зворотний бік: агрегати з режимом охолодження (OXA-K/SK/FK) розсіюють холодне повітря віялом під стелею, а HVLS-вентилятори створюють охолоджувальний обдув робочих місць.
